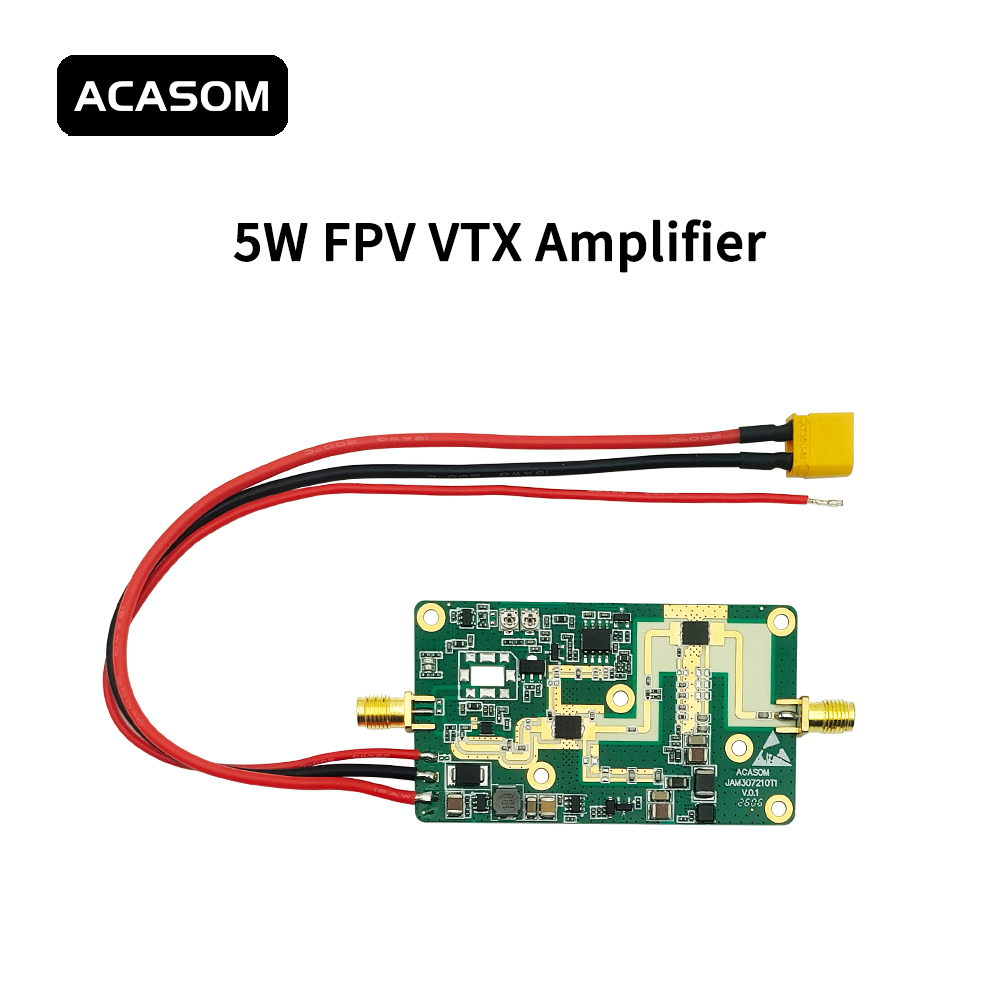

Working Frequency / 工作频率
100-1000MHz ; 1000-2000MHz; 2000-3000MHz; 3000-4000MHz; 4000-5000MHz; 5000-6000MHz;
6000-7200MHz; 支持定制频段。
应用领域：
可应用于FPV VTX放大器，无人机放大器，Wi-Fi5/6/7系统等。
特性：
该产品具有高输出功率，最高达37dBm；同时高功率效率最高可达45%；且具有高增益，最高达35dBm。
产品规格
| Number / 编号 | Items / 物品 | Specifications / 规格 |
| 1 | Frequency Range / 频率范围 | 6000-7200MHz |
| 2 | Operating Voltage / 工作电压 | 22-28V |
| 3 | Gain(S21) / 增益（S21） | 35±1dB |
| 4 | Input Return Loss(S11) / 输入回波损耗（S11） | ≤-15分贝 |
| 5 | RFin Power / 射频输入功率 | -13~10dBm |
| 6 | Output Power / 输出功率 | 37 dBm |
| 7 | Current / 现状 | 0.45A@24V，37dBm |
| 8 | Efficiency / 效率 | 45%@37dBm |
| 9 | LED State / LED状态 | 红色 |
| 10 | Operating Temperature / 工作温度 | -30°C~85°C |
| 11 | Storage Temperature / 储存温度 | -40°C~150°C |
| 12 | Operating Humidity / 工作湿度 | ＜95%RH |
| 13 | RF Connector / 射频连接器 | 输入：SMA-K;输出：SMA-K |
| 14 | DC Connector / 直流连接器 | XT-30 AWG18 20厘米红黑线 |
| 15 | Power Control / 动力控制 | 3-28V 20厘米红线 |
| 16 | Heat Sink / 散热片 | 3毫米铝 |
| 17 | PCBA Size / PCBA尺寸 | 69*38*4mm（如果加散热器则是69*38*7mm） |
| 18 | Net Weight / 净重量 | 20克（如果加散热片则是38克） |
请注意
1. 24V/1A电源。
2. 建议采取散热措施，例如加装散热片或散热器风扇。
3. 首先应将天线拧紧，然后插入电源适配器，最后连接设备。
4. 当输入功率为 3dBm 或 4dBm（默认增益为 35dB）时，输出功率可达到 37dBm。
