应用领域

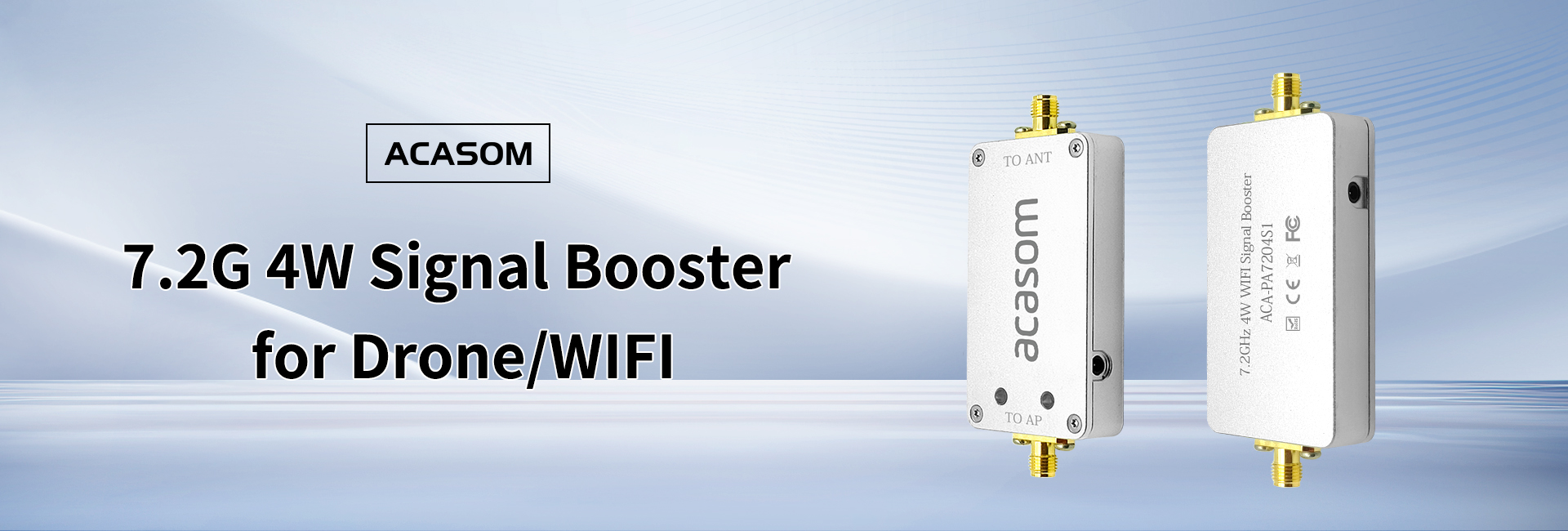

可应用于无人机信号扩展器
特性
该产品采用超低噪声设计，噪声值低至2.5dB，能有效保障信号传输纯净度；电压输入范围7V-36V，适配多种供电场景，且支持认证WIFI5/6/7e协议，可兼容各类主流无线设备。产品采用即插即用设计，无需安装任何软件，操作便捷，同时功率可提升80倍，能显著改善认证WLAN设备的链路传输质量，有效扩大无线覆盖范围。
规格参数
| Number | Items | Specifications |
| 1 | Frequency Range | 6000-7200MHz |
| 2 | Operating Voltage | 7-36V |
| 3 | Receiving Gain | 14dB±1 |
| 4 | Transmission Gain: | 20dB±1 |
| 5 | Max Output Power(P1dB) | 36dBm（4W） |
| 6 | Input Trigger Power | Min:3dBm Max:20dBm |
| 7 | EVM | 3%@28dBm WIFI7 54Mbps OFDM 64QAM BW 20MHz |
| 8 | Noise Figure | ＜2.5dB |
| 9 | Current Supply | 485mA@Pout 28dBm 12V |
| 10 | TX/RX Switch Time Delay | ＜1 us |
| 11 | LED Indicator | Transmitter: Green; Receiver: red |
| 12 | Operating Temperature | -30℃～+70℃ |
| 13 | Storage Temperature | -40℃～+150℃ |
| 14 | Operating Humidity | Up to 95% rel. humidity |
| 15 | RF Connector | Input: SMA-K; Output: RP-SMA-K |
| 16 | Power Socket | 2.5*0.7mm DC( default ) |
| 17 | Shell Size | 65*35*13(mm) |
| 18 | Shell Material | Aluminum |
| 19 | Net Weight | 0.06Kg |
注意事项
1、12V/1A电源供应。
2、建议散热，例如添加散热片或散热风扇。
3、天线应先拧紧，然后插入电源适配器，最后连接设备。
4、当输入功率为16dBm或17dBm时，输出可达到36dBm(默认增益为20dB)

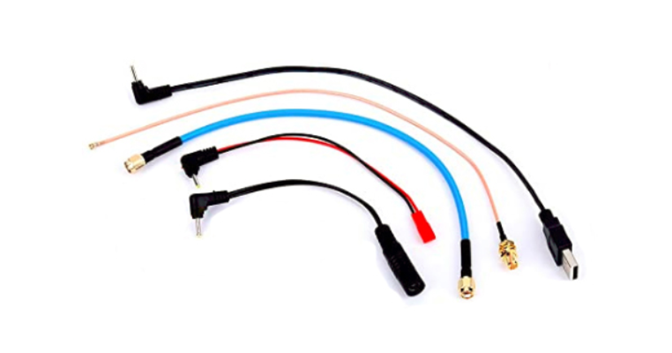

5、配件:
