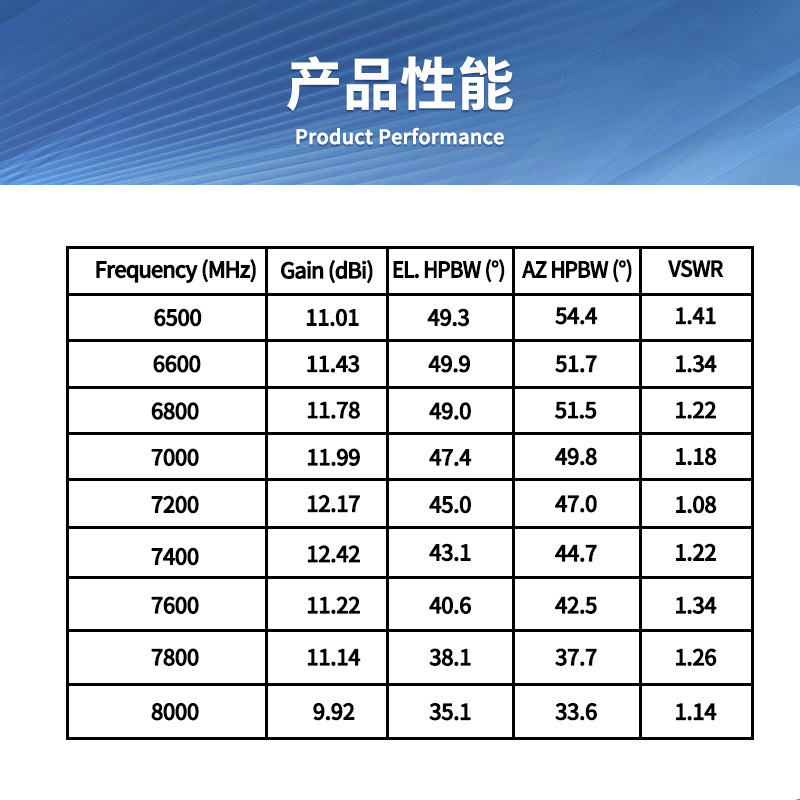

| Parameter | Specification |
|---|---|
| Working Frequency | 6500 - 8000 MHz |
| Peak Gain | 12.42 dBi (at 7400 MHz) |

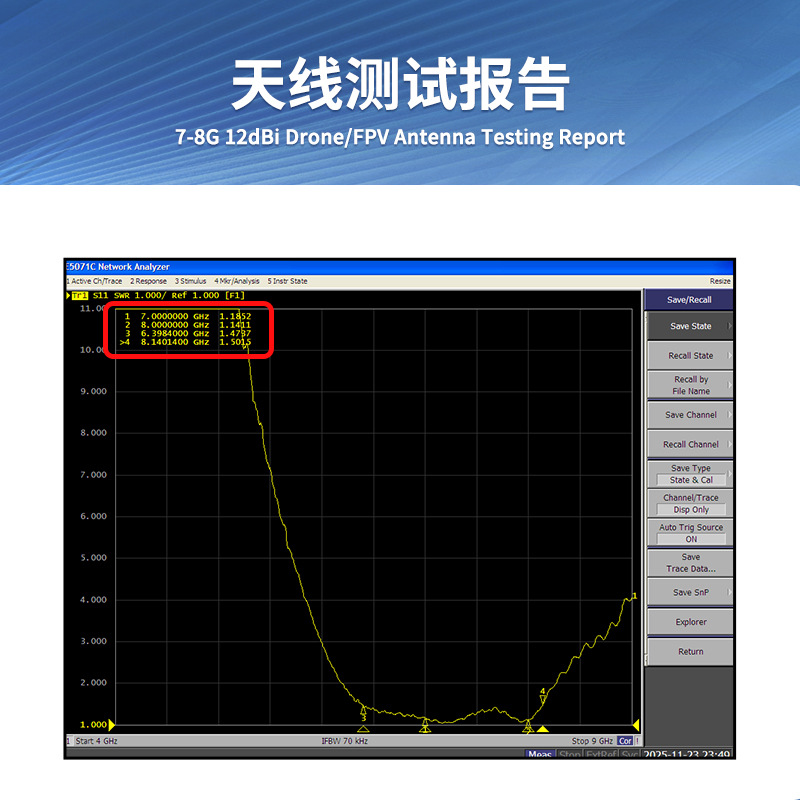

| VSWR | < 1.5 (1.08 typical at 7200 MHz) |
| Efficiency | ≥ 90% |
| Polarization | Linear (Vertical) |
| Elevation HPBW | ~50° (Varies from 35° to 50° across band) |
| Azimuth HPBW | ~54° (Varies from 34° to 54° across band) |
| Front-to-Back Ratio | 15 dB |
| Impedance | 50 Ω |
| Power Handling | 30 W |
| Connector | SMA-Female |
| Dimensions | 55 x 40 x 30 mm |
| Weight | 7.8 g |
产品描述

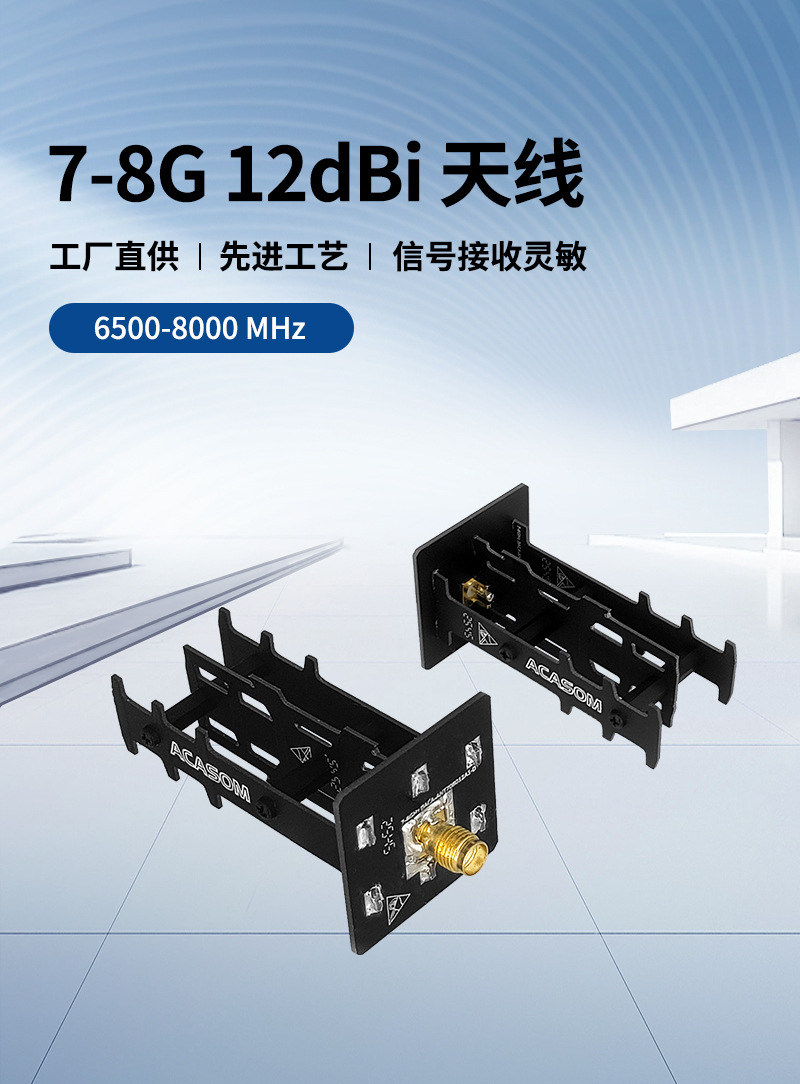

ACASOM7-8GHz定向面板天线专为专业点对点、点对面应用而设计，这些应用需要在宽频带范围内实现可靠性能。其工作频段为6500至8000MHz，可提供超过12dBi的峰值增益，并具有一致的覆盖范围。该天线具有平衡的辐射图案，波束宽度约为50度，实现了增益、波束宽度和易对准性的**平衡。Wi1.5和高辐射效率90%，确保了最大功率传输和稳定的链路性能。这款超轻量且坚固的天线是固定无线接入、雷达系统等对效率和**度要求极高的应用的理想解决方案。
关键特性
1.宽带高性能:覆盖整个6.5-8GHz频段，峰值增益达12.4dBi，适用于多种应用场景。
2.高效率与低损耗:290%辐射效率和低VSWR确保最小信号损失和性能。

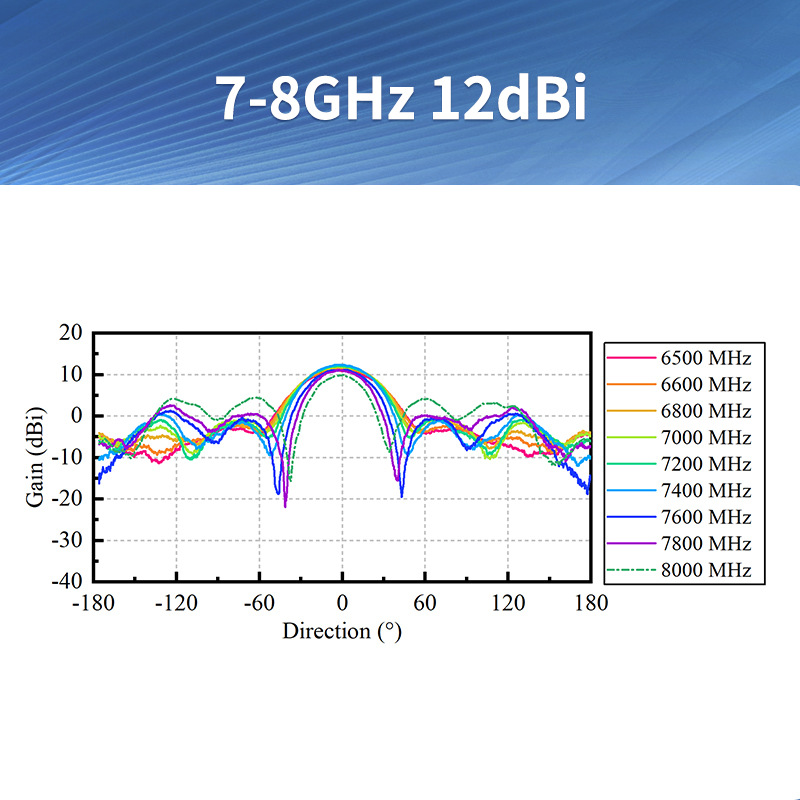

3.优化的方向性模式:提供聚焦波束，带宽约50，实现良好增益和易于管理。
4.超轻便携:重量仅为7.8克，尺寸紧凑(55x4030毫米),便于部署和携带。
5.强劲功率处理能力:可承受高达30W的输入功率，适用于高要求的传输场景。
